Das CAMX 2-2 FR ist ein AMX/Strom-Hybrid für digitale AES/EBU- bzw. analoge Tonsignalübertragung beispielsweise zum Ansteuern von AMX-Steuerungen von Konferenzräumen oder zur Gebäudeautomation. Durch die Kombination von zwei Leiterpaaren in einem gemeinsamen flammwidrigen PVC-Mantel sorgt es für mehr Effizienz im Installationsbereich. Das Datenpaar wird dabei durch einen Folienschirm (AL/PT mit Beilauflitze, 100% Abdeckung) vor störenden elektrischen Einflüssen der Stromleitung geschützt. Die beiden Stromadern sind mit je 0.81 mm² Leiterquerschnitt optimiert für den Niederspannungsbereich.
Symmetrische Verbindung

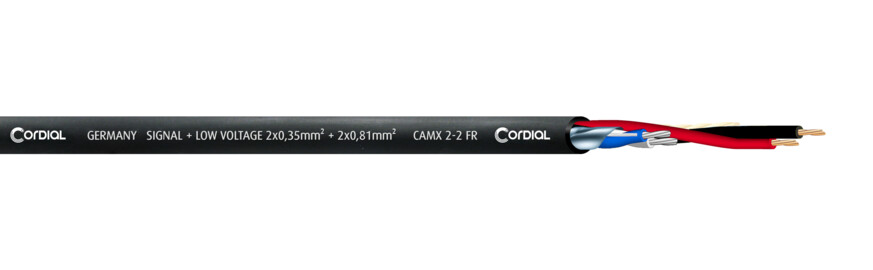

CAMX 2-2 FR
AMX- und Niederspannungs-Hybrid
Produktinformation
| Gesamtmantel | PVC |
Technische Daten
Technische Daten.
| Leiterquerschnitt (mm²) | 2 x 0.35mm² + 2 x 0.81 mm² |
| Adernanordnung | 2 Adern zum Paar verseilt |
| AWG | AWG 22 + AWG 18 |
| Schirmung | Folie (PT/AL) mit Beilauflitze (7x 0.20 mm) |
| Leiteraufbau | 7x0.25 mm + 16x0.254 mm |
| Material | CU verzinnt |
| Leiterisolation | PE |
| Leiterwiderstand (Ohm/km) | 56 Ohm/km (0.35 mm²) // 23 Ohm/km (0.81 mm²) |
| Kapazität Leiter-Leiter (pF/m) | 45 pF/m |
| Kategorie | Hybrid |
| Gewicht Meterware | 50 g/m |
| Durchmesser | 6.35 ± 0.3 mm |
| Prüfspannung | 1000 V eff. |
Downloads
Farben & Längen
| Farbe | Name | Artikel-Nr. |
| CAMX 2-2 BLACK 300 FR | 10384 |
